Les instalacions d'un habitatge :
L'instal·lació de l'aigua:

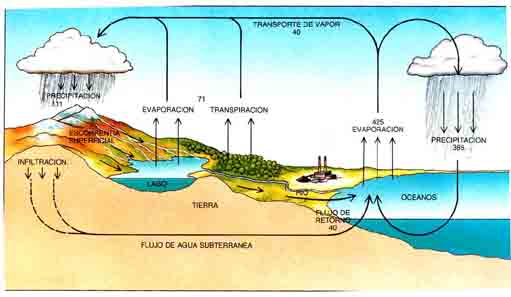

El cicle de l'aigua comprèn les activitats de captació i potabilització de l'aigua, la distribució i el consum, la depuració de les aigües residuals per tal que siguin tornades al medi natural sense perjudicar-ho o bé perquè siguin regenerades i reutilitzades per a usos d'aigua no potable.
-A partir de dipòsits que conservan l'aigua de la pluja i depuradores l'aigua que provè de la pluja i la depuració d'aigua de clavegueram es torna potable i es pot tornar a reutilitzar.L'aigua potable pel que entenem que es l'adequada per l'alimentació i no produeix alteracions en el organisme.
1.Canolalitzacions de la xarxa d'aigua residual
Les aigües residuals són aigües restants despres d'un ús doméstic,industrial o agrícola:
La depuració de les aigües residuals és un punt clau per al manteniment dels ecosistemes aquàtics, així com també una assegurança de la qualitat de l’aigua per a pròximes generacions.
2.Canolitzacions de la xarxa d'aigua sanitària
És la instalació que sumministra l'aigua amb les dues canolitzacions que pot ser l'aigua freda i l'aigua calenta la xarxa s'encarrega de que auesta aigua arribi a tots els llocs de la casa on es necessiti.
Clau de pas:
les claus de pas són les vàlvules manuals que permeten tallar o obrir l'aigua a les canonades i poder manipular la instal·lacions sense perill de fuites fetes de bronze o d'acer.
Tipus de aixeta:
L'aixeta són els dispositius manuals que regula el cabal en els punts d'utilització.
Existeixen diversos tipus de aixetes:
Els Escalfador :
Un escalfador d'aigua o caldera és un dispositiu termodinàmic que utilitza energia per elevar la temperatura de l'aigua. Entre els usos domèstics i comercials de l'aigua calenta hi ha la neteja, les dutxes, per cuinar o la calefacció.
Els escalfadors d'aigua més utilitzats són els de gas i els elèctrics:
1.Escalfador de gas:calenta l'aigua a l'instant però com tots els aparells que funcionen amb gas hi ha perill de fuita i emanacions nocives
2.Escalfador elèctric: no hi ha perill de emanacions,però escafa l'aigua amb lentitud per tant el consum d'energia és elevat.
Elements de la xarxa de sanejament:
Derivacions: Conjunt de canonades horitzontals que conecten els diferents aparells sanitaris amb els baixants.
Baixants: Conjunt de canonades verticals que recullen les aigües residuals.Hi ha baixants nòmes per les aigües pluvial i per aigües del vatèr.
Col·lectors: Conjunt de canonades horitzontals entrerrades al subsòl.
Arqueta silfonal: Punt de connexió de la xarxa de sanejament amb la claveguera.Fa la funció de tancament hidràolic
l corrent altern (CA o AC, de l'anglès Altern current) és un tipus de corrent elèctric que es caracteritza per canviar al llarg del temps, ja sigui en intensitat o en sentit, a intervals regulars.
Avantatges:
La instal·lació d'enllaç és la instal·lació que uneix la xarxa de distribució pública amb la instal·lació interior de cada habitatge. Aquesta instal·lació està formada pels següents elements: l'escomesa o connexió general, la caixa general de protecció, la línia general d'alimentació, la centralització de comptadors i la derivació individual.
Estan classificats en:
- Instalacions d'aigua
- Instalació elèctrica
- Intalacions de gas
- Instalacions de calefacció
L'instal·lació de l'aigua:
El cicle de l'aigua comprèn les activitats de captació i potabilització de l'aigua, la distribució i el consum, la depuració de les aigües residuals per tal que siguin tornades al medi natural sense perjudicar-ho o bé perquè siguin regenerades i reutilitzades per a usos d'aigua no potable.
-A partir de dipòsits que conservan l'aigua de la pluja i depuradores l'aigua que provè de la pluja i la depuració d'aigua de clavegueram es torna potable i es pot tornar a reutilitzar.L'aigua potable pel que entenem que es l'adequada per l'alimentació i no produeix alteracions en el organisme.
- L'aigua es exportada als habitatges mitjantçant xarxes d'aigua que poden ser residuals o sanitàries.La instalació de l'aigua es l'encarregada de distribuir-la i recollir les aigües residuals.
1.Canolalitzacions de la xarxa d'aigua residual
Les aigües residuals són aigües restants despres d'un ús doméstic,industrial o agrícola:
La depuració de les aigües residuals és un punt clau per al manteniment dels ecosistemes aquàtics, així com també una assegurança de la qualitat de l’aigua per a pròximes generacions.
2.Canolitzacions de la xarxa d'aigua sanitària
És la instalació que sumministra l'aigua amb les dues canolitzacions que pot ser l'aigua freda i l'aigua calenta la xarxa s'encarrega de que auesta aigua arribi a tots els llocs de la casa on es necessiti.
Clau de pas:
Tipus de aixeta:
L'aixeta són els dispositius manuals que regula el cabal en els punts d'utilització.
Existeixen diversos tipus de aixetes:
 |
| individual amb pom de giratori |
 |
| Termostàticques |
 |
| monocomandament |
 |
| monobloc |
 |
| amb pulsador |
Els Escalfador :
Un escalfador d'aigua o caldera és un dispositiu termodinàmic que utilitza energia per elevar la temperatura de l'aigua. Entre els usos domèstics i comercials de l'aigua calenta hi ha la neteja, les dutxes, per cuinar o la calefacció.
Els escalfadors d'aigua més utilitzats són els de gas i els elèctrics:
1.Escalfador de gas:calenta l'aigua a l'instant però com tots els aparells que funcionen amb gas hi ha perill de fuita i emanacions nocives
2.Escalfador elèctric: no hi ha perill de emanacions,però escafa l'aigua amb lentitud per tant el consum d'energia és elevat.
 |
| Escalfador elèctric |
 |
| Escalfador de gas |
Elements de la xarxa de sanejament:
Derivacions: Conjunt de canonades horitzontals que conecten els diferents aparells sanitaris amb els baixants.Baixants: Conjunt de canonades verticals que recullen les aigües residuals.Hi ha baixants nòmes per les aigües pluvial i per aigües del vatèr.
Col·lectors: Conjunt de canonades horitzontals entrerrades al subsòl.
Arqueta silfonal: Punt de connexió de la xarxa de sanejament amb la claveguera.Fa la funció de tancament hidràolic
Tambè existeix un sifó un sistema de tancament hidràolic que permet evacuar les aigües residuals i impedeix que les males pudor entrin a casa.
El rebut de l'aigua:
-El rebut de l'aigua especifica el que hem de pagar pel servei i el consum de l'aigua durant un període de temps determinat, l'import que s'ha de pagar es la suma de tres conceptes.
- La quota de servei,és la quota fixa que hem de pagar que dóna dret a consumir, en alguns llocs s'ha de pagar una quota mínima,tant si has consumit com si no
- El consum realitzat (els metrec cúbics d'aigua consumida)
- Les taxes (el clavegueram,manteniment de servei...etc)
Manteniment i conservació de les instal·lacions de l'aigua:
L'aigua que contè sal deteriora les instal·lacions i creea problemes importants, sobretot a les instalacions d'aigua calenta .És per això que hem de tenir en compte qualsevol anomalia: pudors, la humitat i sorolls en les instalacions.
És recomanable que un tècnic competent o un instalador faci una revisió completa de les insatalacions de l'aigua cada dos anys, per comprovar si hi ha una fuga d'aigua.
Com a precaució és aconsellable tancar la clau de pas quan sortim de casa uns dies.
És recomanable que un tècnic competent o un instalador faci una revisió completa de les insatalacions de l'aigua cada dos anys, per comprovar si hi ha una fuga d'aigua.
Com a precaució és aconsellable tancar la clau de pas quan sortim de casa uns dies.
La instal·lació de elèctrica:
En aquet apartat explicarem com funciona la elèctricitat, com es porta de les fàbriques a les instal·lacions de l'habitatge i alguns exercicis resolts.
La elèctricitat és la font de energia més utilitzada perque és:
Existeixen dos tipus de corrent:
Corrent continua:
La elèctricitat és la font de energia més utilitzada perque és:
- -Fàcil d'obtenir
- -Fàcil de transportar
- -Fàcil de transformar
Existeixen dos tipus de corrent:
Corrent continua:
Aquesta produida per generadors com pilas, generadors o dinamos.La corrent continua no cambia de valor ni de sentit al llarg del temps i sempre va a la mateixa direcció

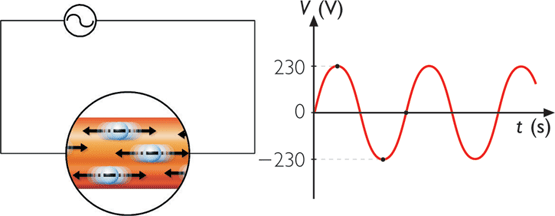

Corrent altern:
Avantatges:
- Els generadors de corrent alterna són més sencills,més barats i necessiten menys manteniment que la corrent continua.
- El transport de la corrent alterna és més eficient, ja que és pot transformar.Transmetre la elèctricitat a elevades tensions permet minimitzar la pérdida d'energia durant el transport.
- Els motors decorrent alterna són més eficients, robustos i sencills que els de corrent continua.
Reglament electrotècnic de baixa tensió:
El REBT especifica les condicions que han de complir les instal·lacions elèctriques connectades a baixa tensió.
230v per assegurar el bon funcionament
230v per assegurar el bon funcionament
Funció de les instal·lacions de enllaç:
Esta composta per diversos elements:
Circuits:
La presa a terra:
La presa de terra o línia de terra es fa servir en instal·lacions elèctriques, per a reduir el pas del corrent per l'usuari d'una instal·lació elèctrica en cas de fallada d'algun dels aïllants dels conductors actius.
La presa de terra és en realitat un conductor de poca resistència al pas del corrent elèctric, per així tancar el circuit a terra i, en estar en paral·lel amb la resistència que representa el cos de l'usuari que és major, fer que la major part del corrent se'n vagi a terra. A més s'augmenten els corrents de fuita fent saltar el diferencial.
Exercicis proposats de la instal·lació elèctrica:
• Calcula la intensitat nominal (In) de l’ICPM que s’ha d’instal·lar en un habitatge que ha contractat una potència de 5,75 kW, si està alimentada a 230 V.
Instalació de gas:
S'encarregà de fer arribar el gas combustible als gasodomèstics i d'evacuar, si es necesari, els gassos resultants de la combustió amb les màximes condicions de seguretat. La mesura que s'utilitza és el m³.
Hi ha dos tipus de gas domèstic el natural i el GLP:
El gas natural:
·És distribueix en estat gasòs per les canonades i en tè diversos elements
El gas butà:
Aquet gas està envasat en bombones i estan adjuntats amb el regulador de pressió.
·Les bombones estàn fetes d'acer i el butà que contè esta en estat liquíd, normalment en els habitatges s'utilitzen bombones que contenen una carregà de 12,5kg
·El regulador de pressió tè la funció de subministrar el combustible a una pressió baixa i constant.
.jpg)
En utilitzar el gas sempre hi ha perill de intoxicació o sigui que hi han unes reixetes de ventilació que serveixen per mantenir l'ambient ben ventilat
Diferències entre els gasodomèstics de circuit obert i tancat:
La diferenci es que el obert necesiten agafer l' aire Necessari per a la combustió de l' atmosfera del recinte on estan instal·lats i , per Tant , necessitin unes condiciones de ventilació determinada
I els tancats En aquests gasodomèstics el circuit de combustió ( entrada d' aire i Sortida de productes de la combustió ) no te comunicació amb l' atmosfera del recinte on és troben .
Que fem si olorem a gas?
-No accionem els interruptors ni enceguem el llums
-Obrim les portes i finestres per vetilar
-Tanquem el subministramentde gas
-Truquem la companya subministradorai Truquem al 112.
- Línea de acometida
- Caixa general de protecció
- Línea repartidora
- Centralizador de contadors
- Derivacions individuals
- Interruptors controladors de potència
- Quadre Comandament central i de protecció
Elements del quadre de comandaments:
- ICP: Un interruptor de controlador de potència, com diu la paraula controla la intensitat de la potència.
- IG: És un interruptor general, s'encarrega de protegir front a les descargues i curtcircuits.
- ID: És un interruptor diferencial, protegeix als usuaris de la instal·lació front a posibles contactes amb aparell elèctrics cargats tensió, degut a una fuga de corrent.
- PIAs: Són interrupors automàtics que s'encarregan de protegir cada un dels circuits independents de la instal·lació interior de la vivenda.
Tipus de conductors:
Conductor fase: És el conductor actiu que porta la corrent des de el quadre elèctric fins als diferents punts de la instalació.El seu cable sol ser de color marró, negre o gris.
Conductor neutre: És el conductor de retorn que tanca el circuit permetin la tornada del corrent que estàrepartit en els diferents punt de la casa. El seu cable sempre és de color blau.
Conductor de terra: Conductor que normalment no porta corrent si el circuit funciona bè. Està conectat a la red de terra de l'edifici i serveix per desallotjar posibles fugues o derivacions de la corrent fins a terra. És de color groc o verd.
Conductor neutre: És el conductor de retorn que tanca el circuit permetin la tornada del corrent que estàrepartit en els diferents punt de la casa. El seu cable sempre és de color blau.
Conductor de terra: Conductor que normalment no porta corrent si el circuit funciona bè. Està conectat a la red de terra de l'edifici i serveix per desallotjar posibles fugues o derivacions de la corrent fins a terra. És de color groc o verd.
Potència contratada i potència instal·lada:
·La potencia elèctrica contratada es la potència que suscriu un client amb la empresa elèctrica en funció dels aparells que tè instalats en el seu habitatge. A més electrodoméstics més potència és tindrà que contratar. A més potència més car és el rebut de llum.
·La potencia elèctrica contratada es la potència que suscriu un client amb la empresa elèctrica en funció dels aparells que tè instalats en el seu habitatge. A més electrodoméstics més potència és tindrà que contratar. A més potència més car és el rebut de llum.
La potència de la llum es mesura en quilowatts (kW), que és una dada determinat en la factura de la llum i que apareix sempre sota el nom de "potència contractada" juntament amb les lletres kW i el preu en euros que costa cada kW .
| Potencia | Características | Detalle |
|---|---|---|
| 2.3kW | Estudio sin climatización | Detalle Potencia 2.3kW |
| 3.4kW | Apartamento pequeño sin climatización con pequeños electrodomésticos. | Detalle Potencia 3.4kW |
| 4.6kW | Apartamento medio con climatización en algunas habitaciones + pequeños electrodomésticos | Detalle Potencia 4.6kW |
| 5.75kW | Apartamento medio con climatizacion + uso medio de electrodomésticos (horno, secadora) | Detalle Potencia 5.75kW |
| >6kW | Apartamentos medios/grandes con climatizacion y uso importante de electrodomésticos. | Detalle Potencia 6kW |
| >10kW | Le realizamos una oferta personalizada | enviar una factura afacturas@tarifasgasluz.com |
· S'anomena Potència Instal·lada a la suma de potències dels diferents aparells que s'utilitzaran.
Grau d'electrificació:
El grau de electrificació d'una vivenda fa referencia a la carga elèctrica que tè que soportar la instal·lació elèctrica.
Hi existeixen dos graus de electrificació:
Hi existeixen dos graus de electrificació:
- Grau d'electrificació Bàsic
- Grau d'electrifiacació Elevat
Circuits:
La presa a terra:
La presa de terra o línia de terra es fa servir en instal·lacions elèctriques, per a reduir el pas del corrent per l'usuari d'una instal·lació elèctrica en cas de fallada d'algun dels aïllants dels conductors actius.
La presa de terra és en realitat un conductor de poca resistència al pas del corrent elèctric, per així tancar el circuit a terra i, en estar en paral·lel amb la resistència que representa el cos de l'usuari que és major, fer que la major part del corrent se'n vagi a terra. A més s'augmenten els corrents de fuita fent saltar el diferencial.
Exercicis proposats de la instal·lació elèctrica:
• Calcula la intensitat nominal (In) de l’ICPM que s’ha d’instal·lar en un habitatge que ha contractat una potència de 5,75 kW, si està alimentada a 230 V.
• Calcula la intensitat del corrent que circularà per una planxa elèctrica de les següents característiques: 1.600 W i 220 V.
• Un circuit interior connectat a 230 V està protegit per un PIA de 10 A. Què passarà si hi connectem una estufa de 2,5 kW? Què haurem de fer perquè l’estufa funcioni correctament?
• Un frigorífic de 200 W de potència funciona 8 hores al dia. Calcula l’energia que consumeix cada dos mesos (1 mes=30 dies) i la seva despesa si el preu del KWh és 0,08 €.
Instalació de gas:
S'encarregà de fer arribar el gas combustible als gasodomèstics i d'evacuar, si es necesari, els gassos resultants de la combustió amb les màximes condicions de seguretat. La mesura que s'utilitza és el m³.
Hi ha dos tipus de gas domèstic el natural i el GLP:
El gas natural:
·És distribueix en estat gasòs per les canonades i en tè diversos elements
- Canonades
- Les claus de pas
- El comptador
- Regulador de cabal
- Reixetes de ventilació
- Conductes d'evacuació
El gas butà:
Aquet gas està envasat en bombones i estan adjuntats amb el regulador de pressió.
·Les bombones estàn fetes d'acer i el butà que contè esta en estat liquíd, normalment en els habitatges s'utilitzen bombones que contenen una carregà de 12,5kg
·El regulador de pressió tè la funció de subministrar el combustible a una pressió baixa i constant.
En utilitzar el gas sempre hi ha perill de intoxicació o sigui que hi han unes reixetes de ventilació que serveixen per mantenir l'ambient ben ventilat
Diferències entre els gasodomèstics de circuit obert i tancat:
La diferenci es que el obert necesiten agafer l' aire Necessari per a la combustió de l' atmosfera del recinte on estan instal·lats i , per Tant , necessitin unes condiciones de ventilació determinada
I els tancats En aquests gasodomèstics el circuit de combustió ( entrada d' aire i Sortida de productes de la combustió ) no te comunicació amb l' atmosfera del recinte on és troben .
-No accionem els interruptors ni enceguem el llums
-Obrim les portes i finestres per vetilar
-Tanquem el subministramentde gas
-Truquem la companya subministradorai Truquem al 112.
